Ancla multi de la tensión del poste de los agujeros alrededor del conector pretensado del acoplador del filamento

Datos del producto:

Lugar de origen:	Ningbo China
Nombre de la marca:	NC120
Certificación:	ISO 9001
Número de modelo:	120

Pago y Envío Términos:

Cantidad de orden mínima:	PC 1
Detalles de empaquetado:	Caso de madera
Tiempo de entrega:	30 días
Capacidad de la fuente:	60.000 PC por mes

Contacto

Descripción detallada del producto

Tipo:	Adaptador	Uso:	Filamento de la PC, construcción de puente
Material:	Acero	Diámetro:	245m m
Dureza:	20-35HRC	Fuerza:	1860MPa
Alta luz:	sistema tensor del poste , accesorios de la tensión del poste

Ancla multi de la tensión del poste de los agujeros alrededor del conector pretensado del acoplador del filamento

Descripción

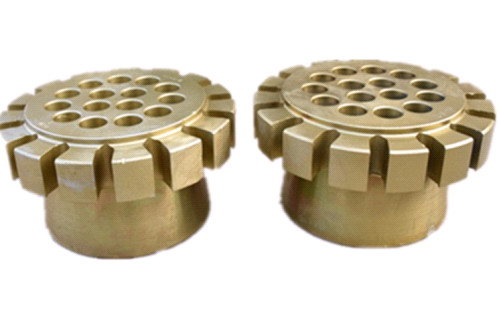

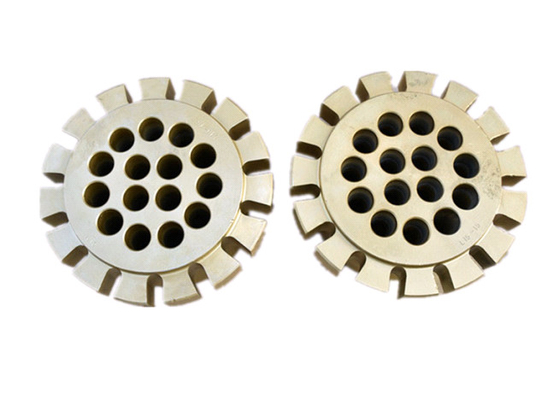

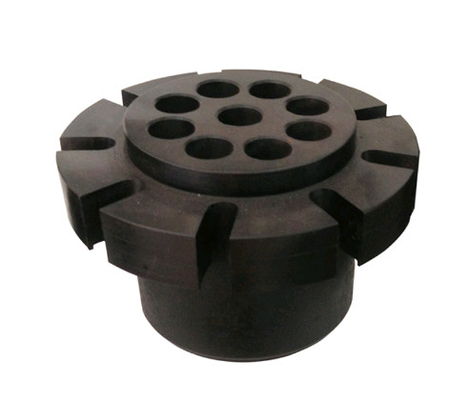

Acoplador del filamento

1. El acoplador del filamento de LQM incluye los conectores colgantes de la periferia de LQM 15L y de LQM 13L. Son principalmente convenientes para la conexión de largo de dia.0.5” y 0,6" los paquetes del filamento de la PC, y utilizado en la estructura continua del haz del postensado.

2. Los conectores colgantes de la periferia del acoplador del filamento de LQM consisten en el acoplador, cuña, exprimiendo el zócalo, la placa de cojinete del ancla, refuerzos espirales, el anillo de refrenamiento, la manga protectora, el conducto acanalado del metal, y el tendón de la PC etc….

el funcionamiento del acoplador del filamento 3.This es mejor y es conveniente para la conexión del diverso paquete del filamento de la PC del tonelaje.

Detalles del producto

Tipo	Filamento no.	Colocación del ancla A×B×ΦC	Diámetro interno del tubo acanalado	ΦE×F Anillo de ancla	Barras espirales		Colocación del ancla		Jack Type tensor
Tipo	Filamento no.	Colocación del ancla A×B×ΦC	Diámetro interno del tubo acanalado	ΦE×F Anillo de ancla	ΦG×ΦH×1	Costillas	Los agujeros se distancian	Diámetro de los agujeros.	Jack Type tensor
YJM15-1	1	80×80×Φ12		Φ45×45	Φ70×Φ6×30	4			YDC260Q (YDC240Q)
YJM15-2	2	130×85×Φ71.5	Φ50	Φ88×48	Φ100×8Φ×40	4	88	M12
YJM15-3	3	130×85×Φ71.5	Φ50	Φ88×50	Φ100×8Φ×40	4	88	M12	YCW100B
YJM15-4	4	140×90×Φ80	Φ55	Φ102×50	Φ130×10Φ×40	4	100	M12	YCW100B
YJM15-5	5	150×110×Φ89	Φ55	Φ108×50	Φ140×10Φ×50	4	120	M12	YCW100B (YCW150B)
YJM15-6	6	180×120×Φ102	Φ70	Φ126×50	Φ170×Φ12×50	4	140	M12	YCW100B
YJM15-7	7	180×120×Φ102	Φ70	Φ126×50	Φ170×Φ12×50	4	140	M12	YCW150B (YCW250B)
YJM15-8	8	200×140×Φ118	Φ80	Φ136×50	Φ180×Φ14×50	5	170	M12	YCW250B
YJM15-9	9	210×160×Φ118	Φ80	Φ147×50	Φ200×Φ14×50	5	170	M12	YCW250B
YJM15-10	10	240×190×Φ136	Φ90	Φ158×50	Φ230×Φ14×60	5	190	M12	YCW250B
YJM15-11	11	240×190×Φ136	Φ90	Φ158×50	Φ230×Φ14×60	5	190	M12	YCW250B
YJM15-12	12	240×190×Φ136	Φ90	Φ166×50	Φ230×Φ14×60	5	190	M12	YCW250B
YJM15-13	13	240×190×Φ136	Φ90	Φ166×56	Φ230×Φ14×60	5	190	M12	YCW350B
YJM15-14	14	240×200×Φ148	Φ90	Φ177×60	Φ230×Φ16×60	5	190	M12	YCW350B
YJM15-15	15	240×200×Φ153	Φ90	Φ178×60	Φ230×Φ14×60	5	190	M12	YCW350B
YJM15-16	16	260×220×Φ159	Φ90	Φ195×60	Φ230×Φ16×60	5	200	M12	YCW350B (YCW400B)
YJM15-17	17	260×220×Φ159	Φ90	Φ195×65	Φ230×Φ16×60	5	200	M12	YCW350B (YCW400B)
YJM15-18	18	270×220×Φ176	Φ100	Φ205×65	Φ230×Φ16×60	5	200	M12	YCW400B
YJM15-19	19	270×220×Φ176	Φ100	Φ205×65	Φ250×Φ16×60	6	200	M12	YCW400B (YCW500A)
YJM15-21/22	21/22	320×260×Φ210	Φ120	Φ235×72	Φ280×Φ18×70	6	240	M12	YCW500A
YJM15-25/26/27	25/26/27	350×295×Φ222	Φ130	Φ256×100	Φ300×Φ22×70	6	260	M12	YCW650A
YJM15-30/31	30/31	390×346×Φ222	Φ130	Φ275×100	Φ420×Φ18×70	7	290	M12	YCW650A
YJM15-34/37	34/37	465×390×Φ246	Φ140	Φ305×120	Φ450×Φ20×70	8	350	M12	YCW900A
YJM15-43/44	43/44	500×450×Φ286	Φ160	Φ336×130	Φ500×Φ50×80	8	376	M12	YCW900A
YJM15-54/55	54/55	540×510×Φ295	Φ160	Φ345×160	Φ230×Φ16×60	8	400	M12	YCW1200A
