Placa de cojinete del ancla de la tensión del poste del hierro para Anchorage redonda anticorrosión

Placa de cojinete del ancla de la tensión del poste del hierro para Anchorage redonda anticorrosión

  • Placa de cojinete del ancla de la tensión del poste del hierro para Anchorage redonda anticorrosión
  • Placa de cojinete del ancla de la tensión del poste del hierro para Anchorage redonda anticorrosión
  • Placa de cojinete del ancla de la tensión del poste del hierro para Anchorage redonda anticorrosión
Placa de cojinete del ancla de la tensión del poste del hierro para Anchorage redonda anticorrosión
Datos del producto:
Lugar de origen: Ningbo, China
Nombre de la marca: NC199
Certificación: ISO9001,CE,SGS
Número de modelo: 199
Pago y Envío Términos:
Cantidad de orden mínima: 100 PC
Precio: $1-50
Detalles de empaquetado: Caso de madera
Tiempo de entrega: 30 días
Condiciones de pago: T/T, L/C
Capacidad de la fuente: 60.000 PC mensuales
Contacto
Descripción detallada del producto
Nombre de parte: Placa de cojinete Material: Hierro
Estándar: GB/T14370-2015 Uso: Highway&Bridge
Característica: Anticorrosión/hermético Uno mismo-diseño: Aceptable
Alta luz:

sistema tensor del poste

,

ancladero pretensado

Placa de cojinete de mampostería concreta del ancla de la tensión del poste para Anchorage redonda



Descripción



La placa del ancla de Pretressed es transferir la carga del anchoragehead a la parte fundamental de hormigón bajo ancladero. Son co-transferencia la carga, la distribución de la tensión debajo del theanchorage afecta a la capacidad el agrietarse y de carga del hormigón bajo ancladero.



Características



uso 1.Wide: es adaptable para el soporte con los diámetros de Φ'8, de Φ'9, de Φ'11, de Φ'12.7, de Φ'15.2 y de Φ'18 con el diverso Mpa de la fuerza a partir de 1570 a 2000Mpa así como para los alambres del acero de alta resistencia a la tracción con los diámetros de Φ'5, Φ'7 con el Mpa estándar de la fuerza a partir de 1570 a 1860Mpa.

2.YJM que ancla el sistema está disponible para la gama completa de los tamaños del tendón (1-55 filamentos). Además, nuestra compañía puede producir ancladeros de cualquier tipo de agujeros arbitrarios de acuerdo con demandas de clientes.

3.Good en términos de uno mismo-anclaje y operación fácil;

4.High que ancla factor de eficacia, estable y confiable;

5.Be capaz de estirar repetidor y fuerte en términos de capacidad antiinterferente.

Especificación

Modelo Placa de cojinete Conducto Cabeza del ancla Refuerzo espiral Subrayar Jack
Cuadrado Ronda Diámetro interno φE F φG H φI N
A×B φA×B
YJM15-1 80×20 φ80×20 35 45 48 80 30 8 4 QYC270
YJM15-2 130×85 φ135×80 50 83 48 120 40 8 4 YDC650
YJM15-3 130×87 φ135×85 50 87 48 120 40 10 4 YDC650
YJM15-4 140×92 φ137×100 55 97 48 140 50 10 4 YDC1100
YJM15-5 150×97 φ148×122 55 107 48 150 50 10 4 YDC1100
YJM15-6 165×115 φ167×136 70 122 50 170 50 12 4 YDC1500
YJM15-7 173×125 φ167×136 70 122 50 170 50 12 4 YDC1500
YJM15-8 180×130 φ177×150 80 137 53 190 50 12 4 YDC2500
YJM15-9 190×140 φ187×150 80 147 53 200 50 12 4 YDC2500
YJM15-10 195×150 φ210×160 90 157 53 205 55 14 4 YDC2500
YJM15-11 209×160 φ210×160 90 157 55 205 55 14 4 YDC2500
YJM15-12 210×160 φ210×185 90 167 55 230 55 14 4 YDC2500
YJM15-13 217×175 φ210×185 90 168 55 230 55 14 4 YDC3500
YJM15-14 225×175 φ235×185 90 177 58 240 55 14 4 YDC3500
YJM15-15 238×175 φ235×185 90 187 60 260 55 16 5 YDC3500
YJM15-16 238×175 φ235×185 90 187 60 260 60 16 5 YDC3500
YJM15-17 250×185 φ265×200 100 197 63 280 60 16 5 YDC3500
YJM15-18 270×185 φ265×200 100 197 63 280 60 16 5 YDC4000
YJM15-19 270×185 φ265×200 100 197 65 280 60 16 5 YDC4000
YJM15-22 295×245 φ285×260 120 217 70 290 70 18 5 YDC5500
YJM15-24 310×260 φ320×260 120 237 75 330 80 18 5 YDC5500
YJM15-27 310×300 φ300×300 120 237 80 330 90 18 5 YDC6500
YJM15-28/29 350×300 φ330×300 130 277 88 330 70 20 6 YDC6500
YJM15-30/31 350×300 φ330×300 130 277 88 350 70 20 6 YDC6500
YJM15-32/33/34 400×370 φ390×370 140 287 93 400 70 20 6 YDC6500
YJM15-35/36/37 400×370 φ390×370 140 287 98 400 70 20 6 YDC9000



Modelo Placa de cojinete Conducto Cabeza del ancla Refuerzo espiral Subrayar Jack
Cuadrado Ronda Diámetro interno φE F φG H φI N
A×B φA×B
YJM13-1 70×70 - 35 42 43 60 30 6 3 QYC270
YJM13-2 115×100 - 45 77 46 120 30 8 3 YDC650
YJM13-3 120×130 φ132×80 45 83 46 120 40 10 3 YDC650
YJM13-4 135×130 φ135×102 50 87 46 135 50 10 3 YDC650
YJM13-5 145×130 φ140×125 50 97 46 140 50 10 4 YDC1100
YJM13-6/7 160×130 φ155×130 60 107 46/48 160 50 12 4 YDC1100
YJM13-8 170×150 φ170×160 60 117 50 170 50 12 4 YDC1500
YJM13-9 180×150 φ175×160 70 127 50 180 50 12 4 YDC1500
YJM13-10 195×160 φ200×180 80 137 50 200 50 14 4 YDC1500
YJM13-11 195×160 φ200×180 80 137 53 200 50 14 4 YDC2500
YJM13-12 215×180 φ210×190 80 147 53 210 50 14 5 YDC2500
YJM13-13 230×180 φ210×190 80 147 53 210 50 14 5 YDC2500
YJM13-14 230×180 φ210×210 80 157 55 220 50 14 5 YDC2500
YJM13-15 240×220 φ215×230 90 167 55 220 50 14 5 YDC2500
YJM13-16 240×220 φ245×240 90 167 55 240 60 16 5 YDC3500
YJM13-17 240×220 φ245×240 90 177 60 240 60 16 5 YDC3500
YJM13-18 270×220 φ245×240 90 177 60 260 60 16 5 YDC3500
YJM13-19 270×220 φ245×240 90 177 60 260 60 16 5 YDC3500
YJM13-20 290×235 φ260×270 90 186 60 270 60 16 5 YDC3500
YJM13-21/22 290×245 φ260×270 90 197 65 270 60 16 5 YDC3500
YJM13-23/24 300×245 φ275×290 100 217 70 280 60 18 6 YDC4000
YJM13-25/26/27 300×245 φ275×290 100 217 75 280 60 18 6 YDC4000
YJM13-28/29 315×250 φ300×330 105 227 80 310 60 18 7 YDC5500
YJM15-30/31 315×250 φ300×330 105 227 80 310 60 18 7 YDC5500
YJM15-32/33/34 350×320 φ330×350 120 247 85 350 60 20 7 YDC5500
YJM15-35/36/37 370×320 φ330×350 120 247 85 350 60 20 7 YDC550

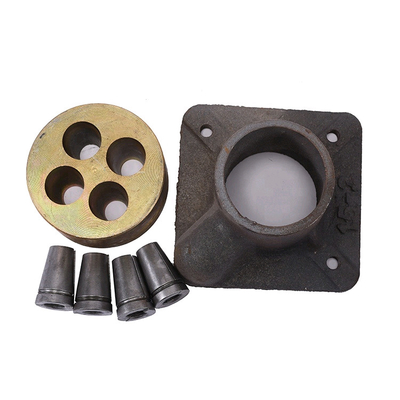

Placa de cojinete del ancla de la tensión del poste del hierro para Anchorage redonda anticorrosión 0

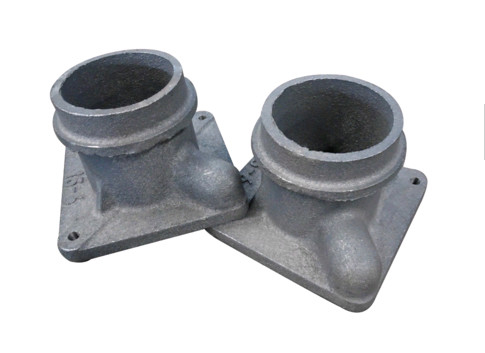

Placa de cojinete del ancla de la tensión del poste del hierro para Anchorage redonda anticorrosión 1



Uso



Los sistemas del postensado se saben en China para la confiabilidad y el funcionamiento, la mayoría del conveniente para todos los usos en la construcción postensada. Abrazan el espectro entero de la construcción de puente, edificios, a los usos civiles, sobre y subterráneo.

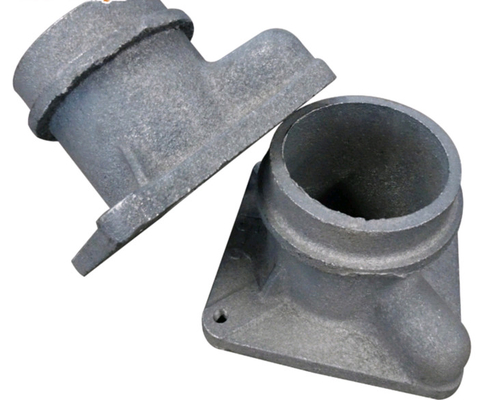

Placa de cojinete del ancla de la tensión del poste del hierro para Anchorage redonda anticorrosión 2



FAQ



Q: ¿Cuánto tiempo es su plazo de expedición?
: Es generalmente 5-30days, él está según cantidad.

Q: ¿Usted proporciona muestras? ¿está libre?
: Sí, podemos proporcionar la muestra libre, cliente necesitaremos pagar la carga expresa.

Q: ¿Cuál es sus términos del pago?
: El 30% T/T por adelantado, balanza antes del envío.

Q: ¿Usted acepta al OEM?
: Sí, aceptamos creamos el OEM o el ODM para requisitos particulares.
